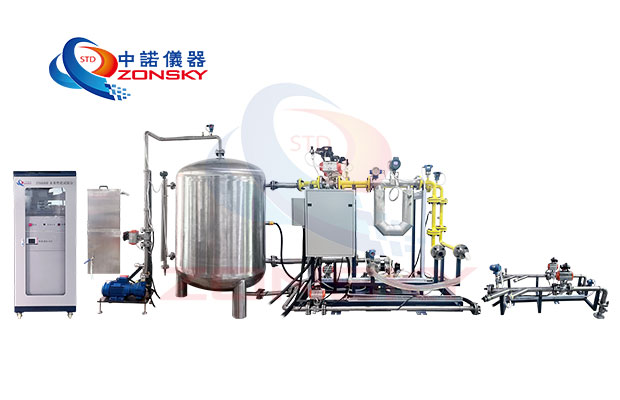

ZY6448B水泵特性試驗臺，由微機測控系統的硬件部分適用于（自帶汽油機或試驗臺電機驅動情況下）離心式和往復式的背負式森林消防泵性能的自動化檢測，離心泵、消防泵、往復泵、容積泵、自吸泵回轉動力泵的性能試驗（開式試驗臺，特性曲線不含汽蝕試驗）、密封強度試驗、 靜壓強度試驗、 真空密封試驗、 引水裝置性能試驗（時間和可靠性等）、 機械性能試驗、 連續運轉試驗、 傾斜試驗、啟動性能試驗 1m、3m、7m吸程試驗。其中密封和強度、真空密封為獨立撬裝箱體設備。

GB 6245-2006 《消防泵》

GB/T 40347-2021 《植物保護機械往復式容積泵和離心泵試驗方法》

GB/T 7784-2018 《機動往復泵試驗方法》

GB/T 9234-2018 《機動往復泵 》

GB/T 40077-2021 《往復式容積泵和泵裝置技術要求》

GB/T 19840-2005 《回轉容積泵技術要求 》

GB/T 25141-2022 《自吸式回轉動力泵 》

團體標準報批稿  《偏擺式自吸森林消防泵》

Q/QN005-2014 《森林消防泵》

GB/T 3216-2016 回轉動力泵 水力性能驗收試驗 1級、2級和3級

GB/T20801-2006《壓力管道規范 工業管道》

GB/T?14976-2012 《流體輸送用不銹鋼無縫鋼管》

GB/T?9112～9125-2010 《鋼制管法蘭、墊片、緊固件》

HG/T 20592～20635-2009《鋼制管法蘭、墊片和緊固件》

主要參數

技術標準及測量精度：符合GB 6245-2006 《消防泵》、GB/T3216-2016 《回轉動力泵性能驗收試驗 1級、2級和3級》及GB/T 7784-2018《機動往復泵試驗方法》并達到Ⅰ級精度要求。

測試的主要參數范圍：

測量流量：0～540L/min；（采用電磁流量計，傳感器單獨走線，接儀表部分轉換，4～20mA電流信號輸出）；

流量計精度：0.5%（水）

最大揚程： 1000 m（采用壓力變送器分別測量泵進出口壓力，其中進口負壓力變送器,4-20mA電流信號輸出，出口壓力4～20mA電流信號輸出。

出口壓力傳感器 0～10 Mpa      壓力傳感器精度±0.25%。

吸口負壓力傳感器 0～-0.1 Mpa  壓力傳感器精度±0.25%。

轉速：500～10000rpm。

介質溫度RT， 傳感器0～100℃   傳感器精度±0.3℃ 。

驅動電機功率：≥11kW。

扭矩范圍：低速≥20Nm，高速≥10Nm。

試驗管道：泵吸入口DN50,25,出口 DN50,25，配置現有樣品表其他備用管路接口。

系統承壓：泵出口管路10MPa，管路設計選件壓力10MPa。泵入口管路1MPa，管路設計選件壓力1.6MPa。

系統上位機采用工業控制計算機，下位機采用PLC。H-Q曲線、P-Q曲線、RPM-Q曲線實時顯示。

水泵特性微機測控系統具有自動控制功能，水泵工況采用變頻調節，閥門采用電動調節方式，DN50；

試驗臺可以對泵入口壓力、出口壓力、轉速、扭矩、流量等參數進行測量和控制，采用工控機自動控制和數據處理。能夠?qū)崿F(xiàn)水泵性能測試、測試數據及曲線繪制，輸出報告(EXCL)。

系統管路采用防腐管路。

工作條件：溫度5℃- 40℃，濕度≤95% 。
